Представьте: вы настраиваете защищенное соединение между офисами компании или проектируете отказоустойчивую сеть дата-центра. В обоих случаях вам понадобятся протоколы туннелирования и динамическая маршрутизация. Без них невозможно обеспечить безопасную передачу данных, автоматическое восстановление при сбоях и масштабируемость инфраструктуры.
В этой статье разберем, какие есть протоколы передачи данных, как они работают на практике и какой из них выбрать в конкретном случае.
Что такое туннелирование и зачем оно нужно

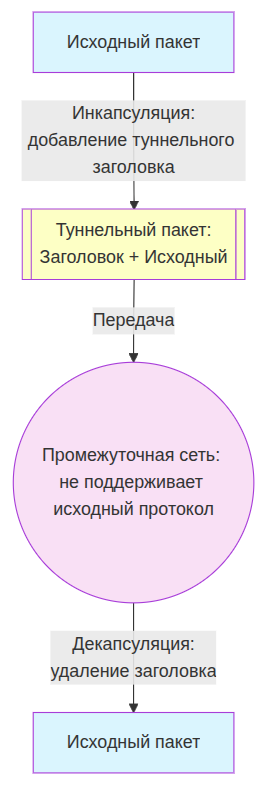

Туннелирование трафика — это инкапсуляция пакетов одного протокола в пакеты другого для передачи через сеть, которая не поддерживает исходный формат. Проще говоря, мы упаковываем данные в новую оболочку, чтобы доставить их через чужую инфраструктуру.
Основные сценарии использования:
- организация удаленного доступа — безопасное подключение к корпоративной сети из любой точки мира;
- миграция на IPv6 — передача IPv6-пакетов через инфраструктуру IPv4;
- обход географических ограничений — маршрутизация трафика через серверы в других регионах;
- изоляция трафика — разделение потоков данных в мультитенантных средах.
Важно: туннелирование не равно шифрованию. Некоторые протоколы (например, GRE) только инкапсулируют данные, но не защищают их. Для безопасности нужна дополнительная настройка.
Популярные протоколы туннелирования
| Протокол | Скорость | Безопасность | Сложность настройки | Лучшее применение |
| GRE | Высокая | Нет (без шифрования) | Низкая | Туннелирование маршрутизируемых протоколов |
| IPsec | Средняя | Максимальная | Средняя | Корпоративные средства обхода блокировок |
| L2TP/IPsec | Средняя | Высокая | Средняя | Удаленный доступ пользователей |
| WireGuard | Высокая | Максимальная | Низкая | Современные мобильные и облачные решения |
| OpenVPN | Средняя | Высокая | Высокая | Гибкие сценарии, работа через NAT |
GRE: что это и как работает простой туннель
GRE (Generic Routing Encapsulation) — легкий протокол инкапсуляции, который упаковывает пакеты любого сетевого протокола в IP-пакеты для передачи через сеть.
Как работает GRE-туннель:
- Исходный пакет (например, IPv6) помещается в поле данных нового пакета.
- Добавляется GRE-заголовок с информацией о типе инкапсулированного протокола.
- Снаружи добавляется IP-заголовок с адресами конечных точек туннеля.
- Пакет передается через сеть, на выходе — распаковывается.
Преимущества:
- поддержка мультипротокольности (IPv4, IPv6, IPX и другие);
- минимальные накладные расходы;
- простая настройка на большинстве роутеров.
Недостатки:
- нет встроенного шифрования (требует связки с IPsec);
- уязвим к спуфингу без дополнительной аутентификации.
В отличие от IPsec, GRE работает на сетевом уровне и не шифрует данные. Его часто используют в паре: GRE — для туннелирования, а IPsec — для защиты.
IPsec: режимы работы и сфера применения
IPsec (Internet Protocol Security) — набор протоколов для защиты IP-трафика на сетевом уровне. Это стандарт де-факто для корпоративных средств обхода блокировок с туннелированием.
Два режима работы:
| Режим | Что шифруется | Когда использовать |
| Transport | Только полезная нагрузка (данные) | Host-to-host — когда конечные устройства сами обеспечивают безопасность |
| Tunnel | Весь исходный IP-пакет | Site-to-site («шлюз-к-шлюзу») — когда нужно защитить весь трафик между сетями |
Ключевые компоненты:
- ESP (Encapsulating Security Payload) — шифрование и аутентификация;
- AH (Authentication Header) — только аутентификация, без шифрования;
- IKE (Internet Key Exchange) — протокол для безопасного обмена ключами.
Этапы установки IPsec-соединения:
- IKE Phase 1 — аутентификация сторон, создание безопасного канала (SA).
- IKE Phase 2 — согласование параметров для передачи данных.
- Data Transfer — обмен зашифрованными пакетами.
Важно: при настройке IPsec режимы работы нужно выбирать исходя из топологии: Tunnel — для соединения сетей, Transport — для защиты трафика между конкретными хостами.
L2TP: что это и как настроить соединение
L2TP (Layer 2 Tunneling Protocol) — протокол туннелирования канального уровня, который сам по себе не шифрует данные, но идеально сочетается с IPsec.
L2TP-соединение работает так:
- Клиент устанавливает туннель с сервером по L2TP.
- Внутри туннеля передаются кадры канального уровня (например, PPP).
- Для защиты трафик дополнительно шифруется через IPsec.
Преимущества:
- нативная поддержка в Windows, macOS, iOS, Android;
- возможность передавать не IP-протоколы, а другие типы трафика;
- хорошая совместимость с корпоративными инфраструктурами.
Недостатки:
- двойная инкапсуляция приводит к большим накладным расходам;
- L2TP-соединение сложнее в отладке из-за двухуровневой архитектуры.
L2TP в роутере: что это такое
В настройках большинства роутеров (MikroTik, Keenetic, ASUS) L2TP представлен как тип подключения поверх IPsec. Убедитесь, что на обоих концах туннеля совпадают параметры шифрования и аутентификации.
Динамическая маршрутизация: основы и классификация
Динамическая маршрутизация позволяет маршрутизаторам автоматически обмениваться информацией о сетях и адаптироваться к изменениям топологии — без ручного вмешательства администратора.
Главные отличия от статической маршрутизации:
- автоматическое восстановление при сбоях каналов;
- масштабируемость — не нужно прописывать сотни статических маршрутов;
- балансировка нагрузки по нескольким путям.
Классификация протоколов:
| Тип | Аббревиатура | Примеры | Зона действия |
| IGP | Interior Gateway Protocol | OSPF, EIGRP, RIP, IS-IS | Внутри одной автономной системы (AS) |
| EGP | Exterior Gateway Protocol | BGP | Между автономными системами |
Протоколы выбирают лучший путь на основе следующих метрик:
| Метрика | Пояснение | Протокол |
| Hop count | Число переходов (роутеров) на пути к сети | RIP |
| Bandwidth | Пропускная способность интерфейса | OSPF |
| Delay | Задержка передачи пакета | EIGRP |
| Load | Текущая загрузка канала | EIGRP |
| Reliability | Надежность канала (процент успешных передач) | EIGRP |
| AS-Path | Длина пути через автономные системы | BGP |
| Local Preference | Локальный приоритет (настраивается внутри AS) | BGP |
| MED (Multi-Exit Discriminator) | Подсказка соседней AS о предпочтительном входе | BGP |
Протоколы внутренней маршрутизации (IGP): что это и как работает
OSPF (Open Shortest Path First) — link-state-протокол, который строит полную карту сети и рассчитывает кратчайшие пути с помощью алгоритма Дейкстры.
Ключевые особенности:
- иерархия областей (Areas) — уменьшает нагрузку на центральный процессор, изолирует изменения топологии;
- DR/BDR (Designated Router) — в мультидоступных сетях один роутер собирает LSA от всех, снижая трафик;
- быстрая сходимость — при изменении топологии пересчет маршрутов занимает секунды.
Кроме того, существуют решения, аналогичные OSPF:
| Протокол | Тип | Плюсы | Минусы | Где использовать |
| EIGRP | Гибридный (Cisco) | Быстрая сходимость, поддержка VLSM | Проприетарный (частично), сложен в отладке | Однородные сети Cisco |
| RIP | Distance-vector | Простота настройки | Лимит 15 хопов, медленная конвергенция | Маленькие учебные сети |
| IS-IS | Link-state | Масштабируемость, стабильность | Сложнее в освоении, меньше документации | Провайдерские сети, крупные дата-центры |
BGP — протокол внешней маршрутизации интернета
BGP (Border Gateway Protocol) — path-vector-протокол, который управляет маршрутизацией между автономными системами. Именно BGP склеивает интернет в единое целое.
Как BGP выбирает маршрут:
- Предпочтение локально инжектированным маршрутам.
- Наибольший Local Preference.
- Кратчайший AS-Path.
- Наименьший Origin type (IGP < EGP < Incomplete).
- Наименьший MED (Multi-Exit Discriminator).
- Протокол eBGP предпочтительнее iBGP.
- Наименьшая стоимость (cost) до next-hop.
- Дополнительные критерии (идентификатор роутера, возраст маршрута).
Сравнение eBGP и iBGP:
| Параметр | eBGP | iBGP |
| Между какими AS | Разными | Внутри одной |
| TTL | 1 (по умолчанию) | 255 |
| Требует full-mesh | Нет | Да (или route reflector) |
| Меняет Next-hop | Да | Нет (по умолчанию) |
Пример: когда вы заходите на сайт, BGP на каждом этапе выбирает путь через провайдеров, ориентируясь на политику, а не только на длину маршрута.
OSPF vs BGP — в чем разница
Несмотря на то что оба протокола управляют маршрутизацией, они решают принципиально разные задачи и работают на разных уровнях сетевой иерархии. Важно понимать, что IGP — это внутренний протокол, а BGP — внешний. Если это учесть, то вы правильно спроектируете архитектуру без дублирования функций.
| Критерий | OSPF | BGP |
| Тип протокола | IGP (Interior Gateway Protocol) | EGP (Exterior Gateway Protocol) |
| Область применения | Внутри одной автономной системы (офис, кампус, ЦОД) | Между автономными системами (провайдеры, интернет-пиринг, мультихостинг) |
| Алгоритм | Link-state (каждый роутер знает полную топологию) | Path-vector (роутер знает только вектор пути через AS) |
| Метрика выбора | Cost (обратно пропорциональна пропускной способности) | Атрибуты политики (AS-Path, Local Preference, MED, Communities) |
| Сходимость | Секунды (быстрая реакция на сбои канала) | Минуты (стабильность и предсказуемость важнее скорости) |
| Масштабируемость | До нескольких сотен роутеров (при использовании Areas) | Глобальный уровень (сотни тысяч префиксов в таблице) |
| Управление трафиком | Автоматическое (на основе метрик) | Ручное/политическое (фильтры, префикс-листы, route-maps) |
OSPF ищет технически оптимальный путь — самый короткий по метрике, с наименьшей задержкой и максимальной пропускной способностью. BGP выбирает политически приемлемый маршрут. Провайдер может направить трафик через более длинный путь, потому что у него есть выгодное пиринговое соглашение, требование регулятора или ограничение по стоимости транзита.
Справочный блок: базовые протоколы сети, которые нужно знать
Прежде чем переходить к настройке и эксплуатации сетевой инфраструктуры, важно понимать базовые сетевые протоколы и принципы их работы. Ниже — краткие справки по ключевым технологиям, которые используются практически в любой IP-сети.
ARP: что это и как работает разрешение адресов
ARP (Address Resolution Protocol) — протокол, который сопоставляет IP-адреса с MAC-адресами в локальной сети.
Принцип работы ARP-протокола:
- Хост хочет отправить пакет на известный IP, но не знает MAC.
- Отправляет ARP-запрос. Это широковещательное сообщение: «Кто имеет IP 192.168.1.10?»
- Нужный хост отвечает: «Это я, мой MAC — AA:BB:CC:DD:EE:FF».
- Запрашивающий сохраняет соответствие в ARP-таблице.
Диагностика:
# Просмотр ARP-таблицыarp -a # Windows/macOSip neigh show # Linux # Очистка кэшаarp -d * # Windowsip neigh flush all # Linux
Важно: атаки типа ARP-spoofing возможны из-за отсутствия аутентификации в протоколе. Используйте динамический ARP Inspection на коммутаторах.
ICMP: назначение протокола и как работает ping
ICMP (Internet Control Message Protocol) — протокол для передачи служебных сообщений: ошибок, диагностики, уведомлений.
ICMP-запрос — это основа утилиты ping:
- клиент отправляет Echo Request (Type 8);
- сервер отвечает Echo Reply (Type 0);
- по времени отклика оценивается задержка и доступность.
Структура заголовка ICMP (упрощенно):
| Поле | Размер | Описание |
| Type | 8 bit | Тип сообщения (0=Reply, 8=Request, 3=Destination Unreachable) |
| Code | 8 bit | Детализация типа |
| Checksum | 16 bit | Контрольная сумма |
| Identifier + Sequence | 32 bit | Идентификация сессии для сопоставления «запрос — ответ» |
TCP vs UDP: в чем разница
| Критерий | TCP | UDP |
| Надежность | Гарантированная доставка, повторные передачи | Передача без подтверждения |
| Порядок пакетов | Сохраняется | Может нарушаться |
| Контроль потока | Есть (окно, slow start) | Нет |
| Накладные расходы | Выше (заголовки, подтверждения) | Минимальные |
| Примеры использования | HTTP, SSH, FTP, email | DNS, VoIP, видеостриминг, онлайн-игры |
Что делает протокол TCP:
- устанавливает соединение через «рукопожатие» (SYN → SYN-ACK → ACK);
- нумерует сегменты, собирает их в правильном порядке;
- повторно отправляет потерянные пакеты;
- адаптирует скорость передачи под состояние сети.
Дейтаграмма UDP — это независимый пакет с минимальным заголовком (всего 8 байт): исходный порт, порт назначения, длина, контрольная сумма.
Сравнительная таблица: какой протокол выбрать под задачу?
Для туннелирования:
| Задача | Рекомендуемый протокол | Почему |
| Быстрый site-to-site-туннель | GRE + IPsec | Баланс скорости и безопасности |
| Удаленный доступ сотрудников | WireGuard или L2TP/IPsec | Простота клиента, мобильность |
| Высокая нагрузка, облака | WireGuard | Низкий оверхед, быстрый реконнект |
Для маршрутизации:
| Масштаб сети | Рекомендуемый протокол | Почему |
| Малая (до 20 роутеров) | RIP или статика | Простота, минимум настройки |
| Средняя (20–100 роутеров) | OSPF | Быстрая сходимость, иерархия |
| Крупная (100+), провайдер | IS-IS или OSPF | Масштабируемость, стабильность |
| Между автономными системами | BGP | Единственный стандарт для интернета |
Как все эти протоколы работают вместе в одной сети
В реальной инфраструктуре протоколы не конкурируют, а последовательно передают управление друг другу. Чтобы понимать, где искать причину сбоя, важно знать не только их устройство, но и порядок вызова. Разберем типичный сценарий: удаленный сотрудник подключается к Wi-Fi и открывает внутреннее веб-приложение.
- Получение сетевых параметров (DHCP → ARP). Устройство получает IP-адрес, маску и шлюз. Чтобы отправить первый пакет за пределы подсети, оно формирует ARP-запрос и узнает MAC-адрес шлюза. Без этого шага трафик не покинет локальный сегмент.
- Преобразование имени (DNS). Браузер преобразует app.corp.local в IP-адрес. Запрос уходит на 53-й порт, обычно по UDP. Если ответ превышает лимит или используется шифрование, то соединение переключается на TCP.
- Выбор пути (OSPF → BGP). Внутри корпоративной сети OSPF автоматически рассчитывает кратчайший маршрут до пограничного маршрутизатора. На границе автономной системы BGP выбирает upstream-провайдера, опираясь на политику и соглашения пиринга, а не только на техническую метрику.
- Инкапсуляция и защита (туннелирование).
Если приложение находится в другом филиале или облаке, то трафик упаковывается в протокол туннелирования (IPsec, WireGuard, GRE). Внешний заголовок обеспечивает доставку до конечной точки туннеля, внутренний пакет остается неизменным и невидимым для промежуточных узлов. - Доставка данных (TCP / UDP).
HTTP/HTTPS-сессия устанавливает соединение через TCP с контролем целостности и порядка пакетов. Видеоконференции или голосовая связь используют UDP, где задержка критичнее повторной отправки потерянных кадров. - Диагностика (ICMP).
При высоких задержках или потерях администратор запускает ping или traceroute. ICMP-запросы проходят по тому же маршруту, что и пользовательский трафик, но не нагружают приложение и позволяют локализовать проблемный сегмент.
Протоколы туннелирования и маршрутизации: коротко о главном
- Протоколы туннелирования инкапсулируют пакеты для передачи через чужие сети; GRE — быстрый, но без шифрования, IPsec — безопасный стандарт, WireGuard — современное решение с высокой производительностью.
- Динамическая маршрутизация делится на IGP (внутри AS: OSPF, EIGRP) и EGP (между AS: BGP); выбор зависит от масштаба и требований к отказоустойчивости.
- При использовании OSPF стоимость (cost) рассчитывается на основе пропускной способности интерфейса — чем она меньше, тем лучше маршрут.
- BGP выбирает пути по политике, а не только с фокусом на минимальную длину маршрута, и это делает его незаменимым для интернета.
- Базовые протоколы ARP, ICMP, TCP/UDP, DNS/DHCP решают вспомогательные, но критичные задачи, касающиеся разрешения адресов, диагностики и доставки данных.
Проектируйте сеть как систему, тестируйте изменения в лабораторной среде (lab) и мониторьте таблицы маршрутизации после каждого обновления. Это превращает набор технологий в инженерный актив, а не в источник случайных отказов.
